室內led顯示屏模組怎么安裝？室內led顯示屏模組安裝步驟及接線方法

發布時間：2025-04-27 瀏覽次數：0

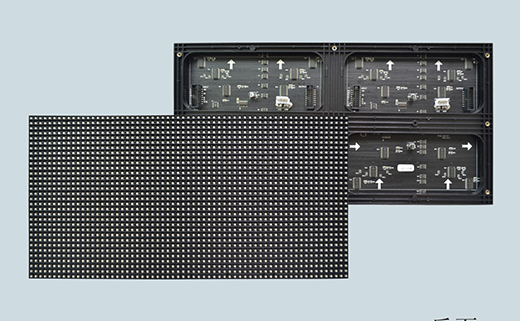

室內LED顯示屏屬于是定制產品，基本上都是用一塊塊的LED顯示屏模組拼接成一整塊大的LED屏幕，一般來說，根據客戶需求和安裝環境，多大尺寸面積的LED顯示屏都能拼接。

220303001

室內led顯示屏模組安裝步驟

1.計算led顯示屏模組數量

根據led顯示屏的面積及單塊led顯示屏模組的尺寸來計算led顯示屏模組的用量。

2.做框架

根據安裝環境做框架。

3.裝電源、控制卡、模組

裝電源的時候注意正負極。電源接好后裝控制卡。

4.接收卡與模組連接

5.安裝模組

6.調試

220728000

室內led顯示屏模組接線方法

室內led顯示屏模組接線方式主要有四種

1.整體串聯形式

一般簡單的串聯連結方式中的LED顯示屏模組1-n，首尾相連，LED顯示屏工作時流過的電流相等。

2.整體并聯形式

一種是簡單的并聯形式，另一種是獨立匹配的并聯形式。簡單并聯方式中的LED顯示屏模組1-n首尾并聯，工作時每個LED上承受的電壓相等。

3.混聯形式

由上面提到的并聯和串聯各自提出的優點綜合，也包括2種，一種是先串后并的混聯方式，另一種是先并后串的混聯方式。

4.交叉陣列形式

交叉陣列形主要是為了提高LED顯示屏工作的可靠性，降低故障率提出來的。

led顯示屏模組安裝接線需要用到的線材

led顯示屏模組安裝、接線會用到的線材主要有：led顯示屏模組供電線、led顯示屏模組與接收卡之間的連接線、接收卡供電線、電纜線跳線、網線路線等。
